Teodolitt presise vinkler for bygg, anlegg og kartlegging

En teodolitt er et optisk presisjonsinstrument som brukes til å måle horisontale og vertikale vinkler. Den har et teleskop som kan dreies både rundt sin egen akse og rundt en vertikal akse, kombinert med graderte sirkler for avlesning. Instrumentet brukes særlig innen bygg og anlegg, kartlegging, landmåling, tunnel- og veibygging, samt ved kontrollmålinger på store konstruksjoner.

Mange forbinder måling ute med GPS-utstyr og totalstasjoner, men i mange situasjoner er en klassisk teodolitt fortsatt den mest stabile og nøyaktige løsningen. Spesielt når man trenger vinkelmålinger med høy presisjon, gjør en teodolitt jobben pålitelig, også under krevende forhold som kulde, fukt og støv.

Hva er en teodolitt, og hvordan fungerer den?

En teodolitt består i hovedsak av tre deler: et teleskop, en horisontal sirkel og en vertikal sirkel. Teleskopet forstørrer måleobjektet, mens sirklene gir grunnlag for nøyaktig avlesning av vinkler. Mange modeller har forstørrelse på rundt 20x, objektivdiameter på cirka 30 mm og en minste fokuseringsavstand på rundt 11,2 meter. Dette gjør det mulig å sikte på både fjerne og nærliggende punkter.

Instrumentet står normalt på et stativ og finjusteres med tre fotskruer. En innebygd optisk lodd brukes for å plassere teodolittens senter nøyaktig over et punkt på bakken. Når instrumentet er i lodd, sjekker man en sirkulær libelle og ofte et platenivå (rørformet libelle) for finjustering. Slik blir både vertikal- og horisontalaksen riktig orientert.

Avlesningen skjer på den sirkulære skalaen, som ofte er gradert i gon (400 gon = full sirkel). Mange teodolitter har direkte lesing ned til 0,1 gon, med anslag (måleoppløsning) på rundt 10 mgon. Noen modeller leveres som standard med 400-sirkel, mens 360-sirkel kan være tilgjengelig på bestilling. Dette gir fleksibilitet for brukere som er vant til enten gon eller grader.

Moderne teodolitter er bygd for bruk i krevende klima. Et vanlig temperaturområde er fra -40 C til +50 C, og vekten ligger ofte rundt 2 kg. Kombinasjonen av robust konstruksjon, relativt lav vekt og høy presisjon gjør instrumentet lett å ta med ut på anleggsplassen, samtidig som det tåler røff behandling.

Typiske bruksområder og fordeler i praksis

Hvorfor velger mange fortsatt teodolitt fremfor mer avanserte digitale løsninger? Svaret handler ofte om presisjon, pålitelighet og enkelhet. En god teodolitt er ikke avhengig av satellittdekning, mobilnett eller strømtilgang på samme måte som GPS-baserte systemer. Så lenge optikken er ren og instrumentet er riktig justert, leverer den stabile målinger.

Noen vanlige bruksområder er:

– Bygg og anlegg: Oppsett av akser for bygg, plassering av vegg- og søylelinjer, og kontroll av vinkler mellom byggdeler. En teodolitt gjør det enkelt å holde fokus på rene vinkelmålinger uten å blande inn høyde eller koordinater hvis det ikke er nødvendig.
– Veier, tunneler og broer: Ved bygging av lange linjer eller kurver er vinkelnøyaktighet avgjørende. Små feil i startfasen kan gi store avvik langt ute i traseen. En teodolitt bidrar til å holde linjene rette og vinklene riktige.
– Kart- og landmåling: Brukes til å måle vinkel mellom kjente punkter og nye punkter i terrenget. Kombinert med avstandsmåler kan man etablere nøyaktige kartgrunnlag og kontrollere eksisterende data.
– Industri og montasje: Ved montering av store maskiner, kraner eller stålstrukturer er det ofte nødvendig med kontroll av vinkler og retninger i flere plan. Her gir teodolitten et godt visuelt og måleteknisk grunnlag.

Fordelene i felt handler også om driftssikkerhet. En ren, mekanisk-optisk teodolitt kan brukes dag etter dag uten batteribekymringer. Den tåler støv og vannsprut godt, og moderne utgaver leveres ofte med kapslingsgrad tilsvarende IP54 på beslektet måleutstyr som nivelleringsinstrumenter. For brukere som jobber i regn, snø eller i støvete miljøer, er dette en viktig trygghet.

I tillegg gir den optiske løsningen en klar, skarp siktelinje. Mange modeller har teleskophetteglass og solide hus i metall som beskytter optikken. Det gjør instrumentet egnet til langvarig bruk i profesjonelle prosjekter der nøyaktighet over tid er kritisk.

Valg av teodolitt og tilhørende måleinstrumenter

Når en bedrift eller fagperson skal velge teodolitt, bør de vurdere behovene i det daglige arbeidet. Noen sentrale spørsmål er:

– Hvor høy nøyaktighet krever prosjektene?
– Jobbes det mest med horisontale retninger, eller er vertikale vinkler også avgjørende?
– Hvilke miljøforhold må instrumentet tåle (kulde, varme, fukt, støv)?
– Er det behov for kombinasjon med annet utstyr som laser, nivellering eller maskinstyring?

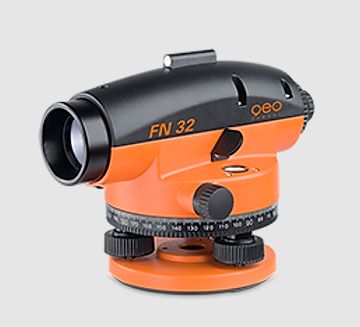

For mange er det aktuelt å kombinere en teodolitt med en optisk utjevner (nivelleringsinstrument). Utjevnere med 24x eller 32x forstørrelse og feil på bare 12 mm per 1 km dobbel nivellering gir svært nøyaktig høydekontroll. De har ofte kompensator med arbeidsområde på rundt 12′, sirkulær boble og horisontal sirkel i både 400 gon og 360 grader. Med støv- og vannbeskyttelse i samme klasse som teodolitter, bygges det et robust sett av instrumenter for nøyaktig målearbeid.

En annen faktor er ergonomi og vekt. Et instrument på rundt 1,52 kg gir en god balanse mellom robusthet og portabilitet. For brukere som skal bære utstyr over lengre strekninger i ulendt terreng, er vekt og håndtering en vesentlig del av vurderingen.

Siden kravet til presisjon stadig øker i bygg- og anleggsprosjekter, er det også viktig å ha tilgang til faglig støtte, service og kalibrering. Regelmessig kontroll av teodolitt og utjevner sikrer at målingene holder det nivået prosjektene krever. Mange velger derfor leverandører som både har teknisk kompetanse og et godt utvalg av tilbehør som stativer, prismer, lodder og robuste kofferter.

For fagfolk som jobber med presise vinkler og høyder, kan en gjennomtenkt instrumentpark gjøre arbeidsdagen både tryggere og mer effektiv. Her er spesialister som Gundersen & Løken AS (gl-instrumenter.no) et naturlig valg for profesjonelle teodolitter og tilhørende måleinstrumenter.
